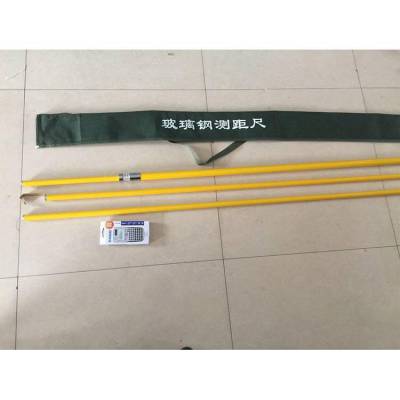

| 产品特性：TR测杆 | 是否进口：否 | 产地：河北 |
| 品牌：汇能 | 型号：TR测杆 | 加工定制：是 |
| 名称：TR测杆 | 规格：河北 | 适用范围：电力 |
一、操作方法及步骤
（一）测量接触线拉出值和高度
1、将绝缘测杆依次联接牢固后，悬挂在接触线扬测点上。
2、松动端头，拉出刻尺，使端头密贴钢轨内侧面，读取刻度值（注意要读到毫米级），此值为接触线至钢轨内侧面的距离。
3、再将杆移至另一钢轨，与步相同，读取另一刻度值。
4、将电子计算器电源开关打至ON/C
5、按c o mp键，此时显示器的右边显示[1]。将所测的一个刻度值输入给计算器（按下相应的数字键）。
6、按c o mp键，显示器的右边显示[2]。将所测的另一个刻度值输入给计算器。
7、按c o mp键，显示器的右边显示[3]，将1440输入给计算器。[轨距对计算影响较小，为操作上方便，用1440代替轨距平均值1435]
8、按c o mp键，显示之字值（拉出值）。
9、按c o mp键，3秒钟后显示接触线高度值。
二、测量线岔位置
1、将绝缘测杆悬挂在线岔的交叉点处。
2、拉出测尺，使其端头紧贴导曲线处一内轨的轨头内侧面，读取刻度值。
3、用钢卷尺测量导曲线处两内轨之距离。
4、移动测尺测量交叉点至另一内轨之距离，读取刻度值。
5、将计算器电源开关打至ON/C，按c o mp键，输入一刻度值；再按c o mp键，输入另一刻度值；再按c o mp键，输入轨距。再按c o mp键，显示交叉点相对于横向位置的距离；再按c o mp键，显示交叉点至轨面高度。
6、测量交叉的接触线相距500mm处的位置时，先估计两接触线相距500mm处的位置，然后将测杆分别悬挂在这两点上，测量出导线至交叉的两内轨之距离，然后分别计算出该两点相对于两内轨的水平距离和高度进行判断。
三、测量坡度
1、将绝缘测杆悬挂在定位管某点上，按照测接触线拉出值和高度值的方法，测出该点相对于线路的横向距离和高度。
2、再将测杆悬挂在定位管的另一处，依照上述方法同样测出该点相对于线路的横向距离和该点的高度值。
3、将计算器关机后再开机（先按OFF键，再按ON/C键），然后再将所测出的高度差除以横向距离之差，其商即为定位管坡度值。
